圖像分割通常用于估計植物及其外部結構的位置和形狀。然而，基于分割的方法存在著繁瑣的標注和容易出錯的問題。本文介紹一種無分割的方法，利用深度學習技術進行地標檢測和分組，通過使用一款最初用于動物運動捕捉的工具——SLEAP，自動檢測植物根系上的顯著形態地標，并在多個物種上使用凝膠圓柱成像系統；這種方法能夠以高準確度、少量標注樣本和更快的速度可靠地恢復根系拓?fù)浣Y(jié)構。為了利用這種基于地標的表示進行根型分析，美國索爾克生物研究所的Elizabeth M. Berrigan開發了一個Python庫（sleap-roots），用于直接提取與現有基于分割的分析軟件可比的特征。sleap-roots不僅提高了姿態衍生根系特征的準確性，還可用于常見的下游任務，包括基因型分類和無監督特征映射。

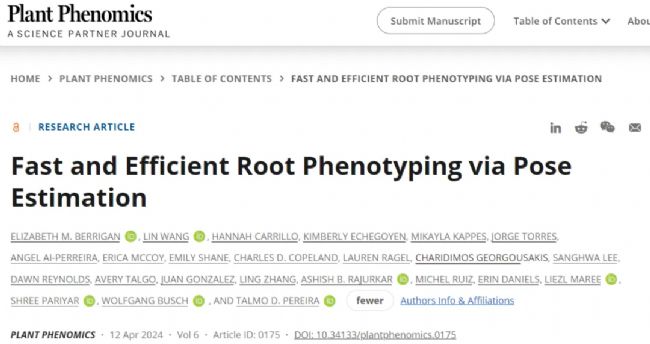

2024年4月，Plant Phenomics在線發表了美國索爾克生物研究所題為 Fast and Efficient Root Phenotyping via Pose Estimation 的研究論文。

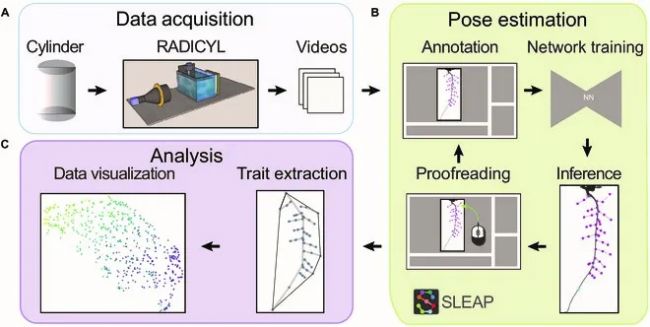

圖1 展示了植物根系姿態估計和下游RSA 性狀提取的流程圖。首先，植物在3D受控環境中使用透明塑料圓柱形容器進行栽培，每種植物拍攝了72張圖像，步長為5°，以全方位觀察根系在透明介質中的情況。隨后，這些圖像被壓縮成HDF5文件（如圖1（a）所示）。接下來，在SLEAP中導入和標注視頻，用于訓練神經網絡（NN）以進行根姿態估計，然后用戶對NN的預測標簽進行細化（如圖1（b）所示）。最后，從經過校準的預測中提取根系性狀，以增強機器學習分析，實現對植物性狀的全面量化。


圖1使用 SLEAP 的高通量表型分析管道概述。

為了評估通過SLEAP訓練的姿態估計模型的準確性，本文與RootPainter進行了比較，使用定位誤差作為模型準確性的一個評估指標。定位誤差是根據預測地標與地面實況人類注釋地標之間的歐幾里得距離計算的。該指標反映了模型在準確預測二維圖像中形態特征位置方面的性能。

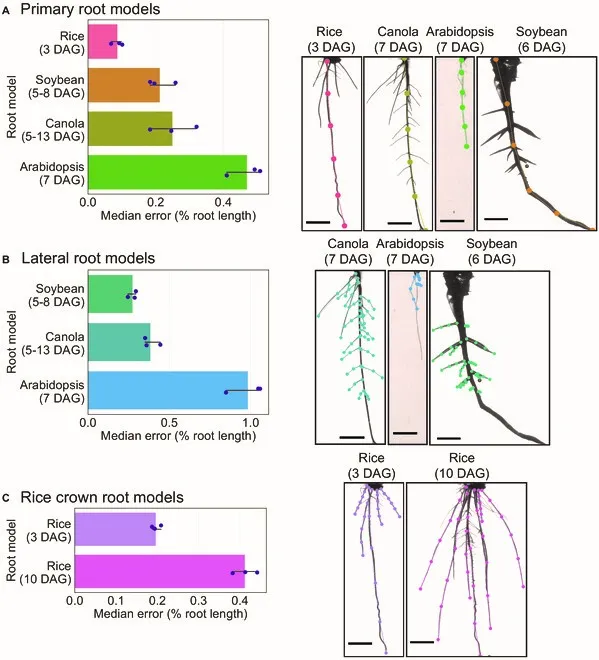

圖2SLEAP模型精確定位了四個物種和三類根的根系標志。（A）主根、（B）側根和（C）冠根精度和預測顯示。

研究結果顯示，通過SLEAP訓練的姿態估計模型能夠準確地定位跨物種的根系標志，并提供高度準確的形態地標位置和分組。同時，該模型預測的根系標志可用于精確提取表型性狀。與手動注釋相比，模型預測的性狀表現出高度相關性，其回歸系數接近1，表現優秀。

代碼、數據及模型獲取：

https://github.com/talmolab/sleap-roots

https://osf.io/k7j9g/

論文鏈接：

https://spj.science.org/doi/10.34133/plantphenomics.0175‍

——推薦閱讀——

The State of the Art in Root System Architecture Image Analysis Using Artificial Intelligence: A Review

https://doi.org/10.34133/plantphenomics.0178

Plant Phenomics 綜述 | 利用人工智能進行根系結構成像分析的最新進展

Plant Phenomics | 根系表型文章合集
