在液晶顯示面板(LCD)的制造過程中，微米級異物的存在會直接影響產品良率和顯示質量。傳統二維檢測手段難以全面評估異物的三維形貌特征，而3D數碼顯微鏡技術憑借其高分辨率景深合成和三維重構能力，正成為液晶面板缺陷分析領域的重要工具。本文將探討Motic EasyZoom 5這款3D超景深數碼顯微鏡在液晶面板異物觀察與分析中的技術特點，并與其他主流檢測儀器進行對比分析。

一、3D數碼顯微鏡技術原理與核心特點
3D數碼顯微鏡通過現代光學系統和圖像處理算法，實現了微觀物體的三維形貌重建。Motic EasyZoom 5采用創新的"超景深"技術，結合高精度Z軸自動對焦和圖像堆棧處理，能夠清晰呈現液晶面板中異物的立體結構特征。
相比傳統光學顯微鏡，3D數碼顯微鏡具有三大特點：
1. 三維成像：可獲取異物的高度、體積等三維數據
2. 大景深：單次拍攝即可獲得全視野清晰圖像
3. 智能測量：支持異物尺寸的自動化定量分析
這些特性使3D數碼顯微鏡成為液晶面板制程監控和失效分析的實用工具，適合檢測玻璃基板間封框膠溢出、偏光片表面污染、彩色濾光片顆粒等典型缺陷。

 二、Motic EasyZoom 5在液晶異物檢測中的特色功能
Motic EasyZoom 5 3D數碼顯微鏡針對液晶面板檢測進行了多項專業優化：
1. 寬視野3D成像：支持200mm×200mm的樣品觀察范圍，滿足大尺寸面板檢測需求
2. 高精度Z軸分辨率：垂直分辨可達100nm，可測量異物高度
3. 多模態照明系統：集成同軸光、環形光、偏光等多種照明方式，適應不同材質異物觀察
4. 智能分析軟件：內置顆粒計數、尺寸分布統計等功能，支持異物溯源分析

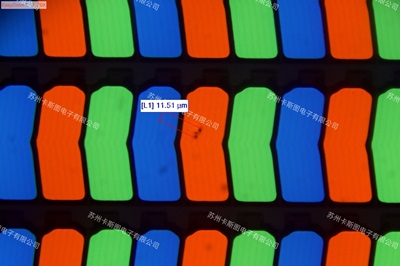

實際應用案例顯示，該設備可清晰識別5μm以下的微小顆粒，并能區分灰塵、纖維、金屬屑等不同類型污染物，為制程改善提供依據。

 三、3D數碼顯微鏡與其他檢測儀器的對比分析

檢測技術	分辨率	三維能力	檢測速度	樣品制備	典型應用場景
3D數碼顯微鏡	0.5-1μm	良好	較快	無	異物形貌分析、尺寸測量
SEM	1-10nm	有限	較慢	復雜	納米級成分分析
激光共聚焦	0.2-0.5μm	良好	中等	簡單	透明異物檢測
光學顯微鏡	0.3-0.5μm	無	較快	無	快速篩查
X-ray檢測	1-5μm	有限	中等	無	內部封裝異物檢測

從對比可見，3D數碼顯微鏡在保持較高分辨率的同時，兼具良好的三維成像能力和操作便捷性，適合液晶面板產線的日常品質監控。與掃描電鏡(SEM)相比，雖然分辨率稍遜，但無需真空環境和金屬鍍膜，提高了檢測效率；與傳統光學顯微鏡相比，則提升了缺陷表征的全面性。
 四、3D數碼顯微鏡在液晶行業的應用前景
隨著顯示技術發展，對缺陷檢測的要求也日益提高。3D數碼顯微鏡技術憑借以下趨勢將進一步擴大在液晶面板檢測中的應用：
1. 智能化升級：結合AI算法實現異物自動分類和根源分析
2. 在線檢測集成：開發適用于產線的高速3D檢測模塊
3. 多技術融合：與紅外、拉曼等技術聯用，實現形貌與成分同步分析
4. 數據互聯：檢測結果與MES系統對接，支持智能制造
在Mini/Micro LED等新興顯示技術領域，3D數碼顯微鏡的高精度三維測量能力將發揮價值，助力突破制程瓶頸。

 五、操作技巧與實用方法
為充分發揮3D數碼顯微鏡在液晶異物檢測中的效能，建議采用以下方法：
1. 照明優化：針對不同層級異物調整光源角度，如使用低角度光突顯表面凸起
2. 多區域掃描：對大尺寸面板采用分區拍攝后圖像拼接
3. 對比分析：建立標準異物庫進行自動比對
4. 數據追溯：保存三維數據便于后續工藝改進驗證

Motic EasyZoom 5為代表的3D數碼顯微鏡，通過創新的超景深成像技術和智能化分析功能，為液晶面板異物檢測提供了可靠的解決方案。其非接觸、高精度的特點既滿足實驗室分析需求，也適應產線檢測場景，是顯示行業質量控制的實用工具。隨著技術進步，3D數碼顯微鏡將在新型顯示器件研發和制造中扮演重要角色。
